№9. Каркасная баня 6 на 6 метров

Проект каркасной бани №9 с мансардой и террасой: авторские планировки и схемы для загородного участка

Представленный проект бани №9 представляет собой оптимальное решение для компактных приусадебных участков, сочетая функциональность парильного отделения с комфортом жилой мансарды. Габаритные размеры сооружения в осях составляют 6х6 метров, что позволяет отнести объект к категории малогабаритных, но при этом обеспечивает необходимую площадь для организации всех зон. В основе объемно-планировочного решения лежит каркасная технология, обеспечивающая высокую несущую способность стен при относительно небольшой массе конструкций, что снижает нагрузку на фундамент. В каталоге типовых решений данный проект выделяется наличием выносной террасы и балкона второго света, что значительно расширяет полезное пространство и улучшает эргономику строения для дачного отдыха.

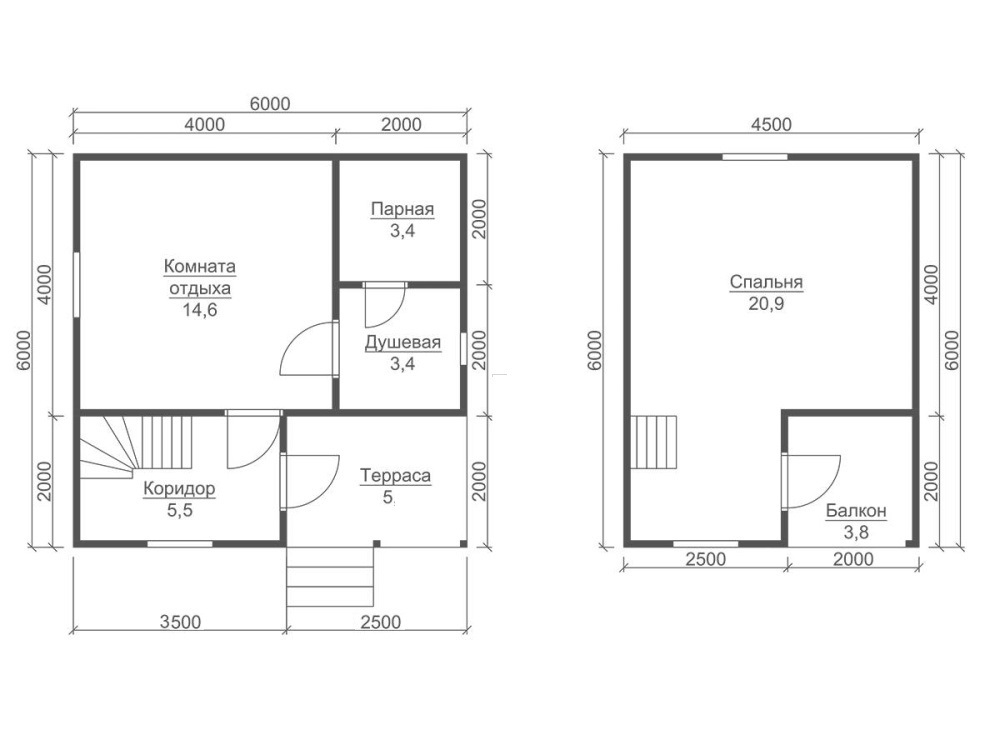

Разработка проектной документации выполнена с учетом требований СП 55.13330 «Дома жилые одноквартирные», что позволяет эксплуатировать мансардный этаж не только в летний период, но и для круглогодичного проживания. Планировки первого этажа включают традиционное ядро: парную, душевую и комнату отдыха, что характерно для классических русских бань. При этом несущий остов запроектирован таким образом, чтобы обеспечить возможность перепланировки без нарушения конструктивной целостности. Эскизные чертежи предусматривают установку лестничного марша на второй уровень, где располагаются жилые комнаты или гостевая зона, что делает проект экономичным и практичным для загородного домостроения.

Конструктивная схема здания обеспечивает пространственную жесткость за счет системы рамных связей и перекрестных балок перекрытий. Авторские решения в части размещения оконных проемов на мансарде позволяют добиться отличной инсоляции внутренних помещений, что актуально для зимних бань. Сборные элементы стен и перекрытий адаптированы для заводского изготовления, что гарантирует точность геометрии и минимизирует отходы при монтаже. Для тех, кто ищу надежный и недорогой вариант бани с жилым этажом, данный проект является одним из самых популярных в своем классе, сочетая простоту сборки и высокие эксплуатационные характеристики.

При разработке учитывались нормативные нагрузки согласно СП 20.13330 «Нагрузки и воздействия». Для региона строительства (Калуга) характерны значительные снеговые нагрузки, что потребовало усиления стропильной системы и учета этих факторов в расчетах. Благодаря модульной системе, домокомплект бани может быть адаптирован под конкретные условия участка, включая ориентацию по сторонам света для максимальной эффективности использования солнечной энергии в холодный период. Такие планировки позволяют реализовать проекты как с двускатной, так и с вальмовой кровлей, сохраняя при этом единый архитектурный облик.

Конструктивные решения фундамента и каркаса: устройство на винтовых сваях, монтаж домокомплекта из дерева

Учитывая геологические условия средней полосы России, в проекте №9 в качестве базового типа фундамента рекомендовано использование винтовых свай. Данное решение обосновано требованиями СП 22.13330 «Основания зданий и сооружений» и позволяет нивелировать риски, связанные с пучинистостью грунтов. Устройство свайно-винтового поля выполняется с заглублением ниже расчетной точки промерзания, что исключает выдергивающие нагрузки в периоды сезонного движения грунта. После монтажа оголовков выполняется обвязка ростверком из профилированного бруса камерной сушки, обработанного антисептическими составами глубокого проникновения.

Несущий каркас здания собирается из пиломатериалов хвойных пород, соответствующих требованиям ГОСТ 8486 и ГОСТ 24454. Для стоечных элементов используется строганая доска с заданными геометрическими параметрами, что исключает деформации при усушке. Все соединения ответственных узлов выполняются с применением металлических зубчатых пластин или глухарей, что соответствует рекомендациям СП 64.13330 «Деревянные конструкции». Бригада плотников высокой квалификации производит сборку стен на готовом перекрытии, обеспечивая вертикальность и горизонтальность уровней с инструментальным контролем на каждом этапе изготовления.

Особое внимание уделяется обеспечению жесткости каркаса на сдвиг. Для этого в проект заложены постоянные раскосы (укосины) в угловых элементах и диафрагмы жесткости из листовых материалов. Монтаж перекрытий выполняется по балкам, рассчитанным на нормативные пролеты, что исключает зыбкость и вибрации. Использование собственных производственных мощностей позволяет комплектовать объект уже раскроенными элементами, что ускоряет строительство и повышает точность сборки. Такой подход к производству домокомплекта минимизирует подгонку по месту и соответствует строгим стандартам малоэтажного строительства.

При возведении каркасно-щитовых конструкций строго соблюдаются требования по пароизоляции и ветрозащите, что предотвращает накопление влаги в толще утеплителя. Расчет стоимости строительства в данном случае напрямую зависит от выбранного сечения пиломатериалов для несущих стен и шага их расстановки. Проект предусматривает возможность использования как экономичных решений с шагом стоек 600 мм, так и усиленных вариантов для регионов с повышенными ветровыми нагрузками. Все деревянные элементы, контактирующие с фундаментом, отделяются слоем гидроизоляции в соответствии со строительными нормами и правилами.

Архитектурные элементы: вальмовая кровля, балкон и терраса — эстетика и надежность конструкций

Архитектурная выразительность проекта бани №9 во многом определяется конструкцией кровельной системы. Предусмотренная проектом вальмовая или двухскатная крыша с балконом не только придает зданию современный вид, но и обладает улучшенными аэродинамическими характеристиками, снижая парусность. Расчет стропильной системы выполнен по несущей способности согласно СП 20.13330, где учтены климатические особенности Калужской области. Устройство вальмовой кровли требует высокой квалификации исполнителей, так как сопряжение накосных стропил с коньковым прогоном должно обеспечивать жесткость всей системы в целом.

Выносная терраса, примыкающая к основному объему, и балкон второго этажа являются зонами повышенной ответственности. Их проектирование ведется с учетом требований к прогибам и жесткости консольных элементов. Ограждения террасы и балкона (перила) должны выдерживать нормативные горизонтальные нагрузки, что регламентируется ГОСТ и правилами безопасности для малоэтажных жилых зданий. Для предотвращения гниения древесины в местах открытого воздействия атмосферных осадков, проектом предусмотрены конструктивные меры защиты: выносы свесов, капельники и применение влагостойких сортов древесины или композитных материалов.

Устройство кровельного пирога включает обязательную вентилируемую прослойку для удаления конденсата, что критически важно для деревянных конструкций. В качестве финишного покрытия могут применяться различные материалы: от мягкой битумной черепицы до металлопрофиля, что позволяет варьировать бюджетные параметры стройки. В данном проекте важно обеспечить герметичность примыканий кровли к стенам мансарды и дымоходу, чтобы избежать протечек в зимний период. Качественная сборка стропильной системы напрямую влияет на долговечность всего здания, поэтому монтаж доверяют только штатным бригадам, имеющим опыт работы с подобными архитектурными формами.

Эстетика фасада достигается за счет использования качественного профилированного бруса, который не требует дополнительной финишной отделки, либо его комбинации с фасадными панелями. Балкон, огороженный резными балясинами, и просторная терраса создают плавный переход от интерьера к ландшафту участка. Такие необычные архитектурные решения делают даже компактные по площади строения визуально легкими и пропорциональными. При этом все деревянные элементы подвергаются покраске или защитной обработке на финальном этапе возведения, что позволяет сохранить текстуру дерева и защитить его от ультрафиолета и осадков.

Теплотехнический расчет и энергоэффективность: как построить теплые бани для круглогодичного проживания

Для обеспечения комфортного микроклимата в мансардном помещении в зимний период, проектом предусмотрен детальный теплотехнический расчет ограждающих конструкций, выполненный в соответствии с актуализированной редакцией СП 50.13330 «Тепловая защита зданий». Толщина утеплителя в стенах, перекрытиях и кровле определяется на основе климатических параметров и выбранного типа теплоизоляционного материала. Применение современных базальтовых плит с низким коэффициентом теплопроводности позволяет добиться значений сопротивления теплопередаче выше нормативных, что классифицирует постройку как энергоэффективную.

Устройство пароизоляционного слоя со стороны теплого помещения и ветрозащитной мембраны снаружи является обязательным требованием для каркасных конструкций. Это предотвращает увлажнение утеплителя и, как следствие, потерю его теплоизолирующих свойств, а также защищает деревянные элементы каркаса от гниения и поражения биологическими вредителями. Вентиляционные зазоры в конструкции скатов кровли обеспечивают эффективное удаление влаги. Реализация таких технических решений требует точного следования проекту и высокой квалификации исполнителей, чтобы избежать мостиков холода в узлах примыканий.

Согласно положениям ФЗ №123 «Технический регламент о требованиях пожарной безопасности», все деревянные конструкции обрабатываются огнебиозащитными составами. Это повышает предел огнестойкости здания и обеспечивает безопасную эвакуацию. Кроме того, в проекте учитываются требования к устройству вентиляции помещений с повышенной влажностью (парная, душевая), что необходимо для предотвращения образования плесени и обеспечения долговечности отделки. Система воздухообмена проектируется таким образом, чтобы теплый воздух не застаивался под потолком мансарды, равномерно прогревая жилые комнаты.

При организации отопления бани для круглогодичного использования чаще всего рассматривается вариант установки дровяной печи или электрического котла с последующей разводкой. Проект учитывает противопожарные разделки в местах прохождения дымохода через перекрытия и кровлю. Высокая энергоэффективность здания позволяет существенно снизить эксплуатационные расходы на отопление, что делает такие небольшие домики экономичными в содержании. Возможность устройства теплых полов на террасе или внутри помещений также может быть заложена на этапе согласования проекта, что повышает комфорт проживания в холодное время года.

Заказать строительство домов и бань из профилированного бруса, включая реализацию проекта №9, целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Ключевыми преимуществами такого подхода являются: комплексное проектирование и выполнение работ под ключ с использованием нормативно обоснованных конструктивных решений; наличие собственных производственных мощностей и штатных бригад плотников, что исключает привлечение субподрядчиков с низкой квалификацией; технический контроль на всех этапах возведения — от забивки свай до финишной отделки; прозрачный расчет сметной документации, учитывающий индивидуальные потребности клиента, особенности объекта и сложность архитектурных задач; а также строгое соблюдение регламентированных технологическими картами сроков строительства, что гарантирует получение качественного и теплого жилья под ключ.
